SRY管道用三通Y型過濾器

: 更新時間2024-09-29 10:04:02; 型??????? 號SRY; 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN15 ~ DN400、NPS? ~ NPS16; 公稱壓力PN16 ~ PN40、Class150 ~ Class300; 簡??????? 介SRY管道用三通Y型過濾器的殼體由相同管徑的主管和支管按成45°的夾角通過氣焊、手工電弧焊等方法焊接制作而成，其制造要求、試驗方法及檢驗規則按GB/T 14382-2008標準執行。

詳細描述

SRY管道用三通Y型過濾器產品概述

SRY管道用三通Y型過濾器的殼體主要由相同管徑的主管和支管按成45°的夾角通過氣焊、手工電弧焊及氣體保護焊等方法焊接制作而成，其斜管內置有相應過濾面積和過濾精度的濾芯，接口采用內螺紋、承插焊、對焊、法蘭等連接型式與管道相連，當流體從入口端進入，流經濾筒及濾網后，其雜質被阻擋，而潔凈的濾液則由出口端流出。該Y型過濾器的制造要求、試驗方法及檢驗規則按《管道用三通過濾器》GB/T 14382-2008的規定執行。本產品濾筒一般用不銹鋼冷軋鋼板沖制而成，以30目/英寸的不銹鋼絲網作為標準濾網，可攔截≥614μm粒徑的固體顆粒，當工藝過程對允許通過的固體粒度有特殊要求時，可以從GB/T 5330-2003中另選其他規格的篩網。

SRY管道用三通Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20#	12Cr5Mo	304	316	316L
2	濾座	Q235-B	12Cr5Mo	304	316	316L
3	濾網	304	304	304	316	316L
4	法蘭	A105	12Cr5Mo	304	316	316L
5	密封墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	法蘭蓋	Q235-B	12Cr5Mo	304	316	316L
7	排污堵頭	304	304	304	316	316L
8	螺柱	35CrMoA	35CrMoA	304	316	316
9	螺母	35CrMo	35CrMo	304	316	316

SRY管道用三通Y型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
水壓強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	GB/T 14382-2008 管道用三通過濾器
連接法蘭	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 14382-2008 管道用三通過濾器
工作溫度	-196℃ ~ 540℃
過濾精度	2目 ~ 600目

SRY管道用三通Y型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸/mm				排污口N 管螺紋
公稱壓力 PN	公稱尺寸 DN	L	L1	H	H1	排污口N 管螺紋
16	15	260	96	180	270	R ?
	20	270	96	190	280	R ?
	25	270	96	190	280	R ?
	32	270	45	230	330	R ?
	40	270	40	230	330	R ?
	50	290	50	245	350	R ?
	65	320	70	280	400	R ?
	80	350	85	315	450	R ?
	100	425	115	360	520	R ?
	125	480	140	390	560	R ?
	150	540	160	460	660	R ?
	200	700	190	540	770	R ?
	250	800	200	660	945	R ?
	300	950	310	750	1080	R ?
	350	1050	370	845	1210	R ?
	400	1250	420	920	1320	R ?
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

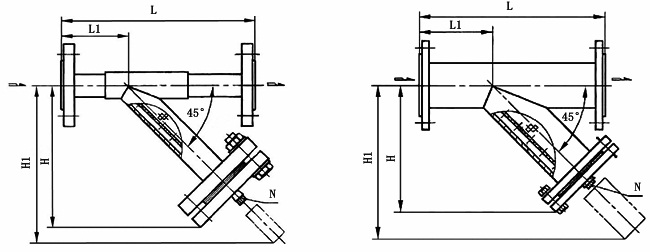

SRY管道用三通Y型過濾器結構圖

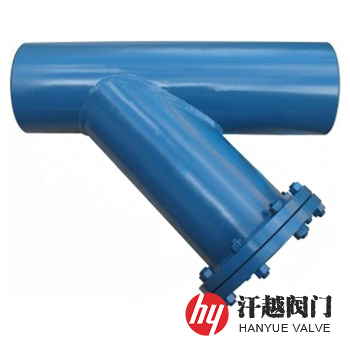

SRY管道用三通Y型過濾器
