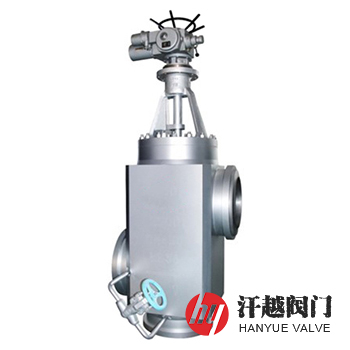

高加三通閥

: 更新時間2024-07-08 15:03:43; 型??????? 號GJR763Y、GJR963Y、J764Y、J964Y; 材??????? 質WCB、WB36、WC6、WC9; 公稱尺寸DN150 ~ DN600、NPS6 ~ NPS24; 公稱壓力PN100 ~ PN420、Class600 ~ Class3500; 簡??????? 介高加三通閥是種安裝在高壓加熱器入口、出口處的三通閥，當高壓加熱器發生故障或水位超過允許值時，緊急切換給水到旁路，保證高壓加熱器解列，起保護高加的作用。

詳細描述

高加三通閥產品概述

高加三通閥是一種安裝在高壓加熱器入口、出口處的三通閥，當高壓加熱器發生故障或水位超過允許值時，緊急切換給水到旁路，保證高壓加熱器解列，起保護高壓加熱器的作用。該閥左側入口與給水泵管路相連，下出口與高壓加熱器連接，右側通道則與旁路管道相接，閥門有上、下兩個密封面，高加正常運行時，其主路開啟，閥瓣與上密封接觸，旁路切斷，高壓水由給水泵從三通高加聯成保護閥左側入口經下出口進入高壓加熱器，當高壓加熱器發生故障或其他原因要甩高加時，電動裝置緊急驅動閥瓣下落，關閉閥門，給水通過另一側上通道口由旁通管道直接進入鍋爐，甩掉高壓加熱器，使高加解列，從而保障機組正常運行。本產品采用雙密封面閥瓣結構，開啟和關閉速度比閘閥快很多。

高加三通閥部件材料

序號	部件名稱	材料名稱
1	閥體	A105	WB36	A182 F11	A182 F22
2	閥蓋	A105	WB36	A182 F11	A182 F22
3	閥桿	17-4PH	17-4PH	A182 F11	A182 F22
4	閥瓣	A105	WB36	A182 F11	A182 F22
5	閥座	A105	WB36	A182 F11	A182 F22
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	填料壓蓋	A105	WB36	A182 F11	A182 F22

高加三通閥性能規范

公稱壓力Class	1500	2000	2500	3000
殼體水壓試驗壓力(MPa)	39.2	52.2	65.2	78.2
密封水壓試驗壓力(MPa)	28.6	38.15	47.75	57.3
氣密封試驗壓力(MPa)	0.5~0.7	0.5~0.7	0.5~0.7	0.5~0.7
設計制造	NB/T 47044、JB/T 13518、ASME B16.34、JIS E-101
結構長度	GB/T 12221、ASME B16.10、JIS E-101
對接焊端	NB/T 47044、GB/T 12224、ASME B16.25或按訂貨合同要求
檢驗試驗	NB/T 47044、JB/T 13518、API 598、JIS E-101

高加三通閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L1	L2	H	H1	H2
2000	14	480	480	1250	565	400
2500	16	520	520	1650	520	470
	20	580	580	1750	580	560
	22	600	600	1800	600	580
3000	18	560	560	1700	560	500
以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！

高加三通閥結構圖

高加三通閥
