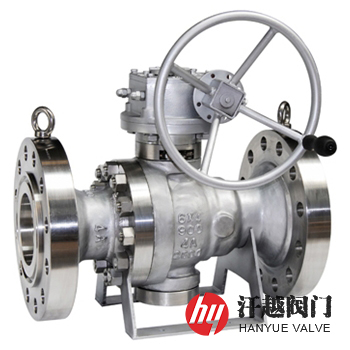

ASTM A995 4A球閥

: 更新時間2024-08-06 10:46:06; 型??????? 號Q41F、Q41Y、Q47F、Q47Y; 材??????? 質ASTM A995 GRADE 4A(CD3MN); 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介ASTM A995 4A球閥是一種左右閥體由ASTM A995 GR. 4A(CD3MN)或ASTM A890 GR. 4A(CD3MN)等鑄件加工而成，兼具有較好的耐海水腐蝕性能和較高強度的雙相不銹鋼球閥。

詳細描述

ASTM A995 4A球閥產品概述

ASTM A995 4A球閥是一種左右閥體由ASTM A995 GRADE 4A(CD3MN)或ASTM A890 GRADE 4A(CD3MN)等鑄造成型，球體和閥桿、固定軸及金屬閥座等采用ASTM A182 F51或UNS S31803等鍛件或棒材加工而成，兼具有較好的耐海水腐蝕性能和較高強度的雙相不銹鋼球閥。該閥主體部件所使用的鋼種綜合了奧氏體和鐵素體不銹鋼二者的優點，具有耐受抗氯化物環境和硫化物應力腐蝕的能力，強度大約是標準奧氏體不銹鋼強度的兩倍，所以它特適合用于介質中氯離子含量較高及含硫化物的工況。本產品可根據用戶需要設計成二通、三通、四通及其他結構形式，其以球體作為啟閉件，由閥桿帶動，并繞閥桿軸線作旋轉運動，以實現對管路介質的切斷、接通、調節或改變流動方向。

ASTM A995 4A球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	ASTM A995 Gr.4A	ASTM A995 CD3MN	ASTM A890 Gr.4A	ASTM A890 CD3MN
2	右閥體	ASTM A995 Gr.4A	ASTM A995 CD3MN	ASTM A890 Gr.4A	ASTM A890 CD3MN
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F51+HF
4	球體	ASTM A182 F51	ASTM A182 F51	ASTM A182 F51	ASTM A182 F51
5	閥桿	ASTM A182 F51	ASTM A182 F51	ASTM A182 F51	ASTM A182 F51
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	ASTM A351 CF8	ASTM A351 CF8	ASTM A351 CF8	ASTM A351 CF8
8	固定軸	ASTM A182 F51	ASTM A182 F51	ASTM A182 F51	ASTM A182 F51

ASTM A995 4A球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

ASTM A995 4A球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

ASTM A995 4A球閥結構圖

4A球閥

本產品主體可選用ASTM A995 GRADE 4A(CD3MN)、ASTM A890 GRADE 4A(CD3MN)或ASTM SA955 GRADE 4A(CD3MN)等鑄件牌號。如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體和內件材料、工作介質、使用溫度、法蘭執行標準及密封面形式等。
